YB-D-MF-30光纖打標機
適用范圍：
適用材料 — 任何金屬、塑料橡膠、噴涂材料、電鍍材料等
適用領域 — 汽車配件、衛生潔具、通訊產品、電子元器件、塑膠按鍵、集成電路(IC)等行業
雕刻功能： 流水號，序列號，隨機號，條型碼，二維碼及各種任意圖案和文字
設備類型： 免維護，無耗材
工作方式： 高速振鏡掃描方式
控制方式： 設備無外圍開關，軟件控制
操作軟件： WINXP系統、CORELDRAW、EZCAD

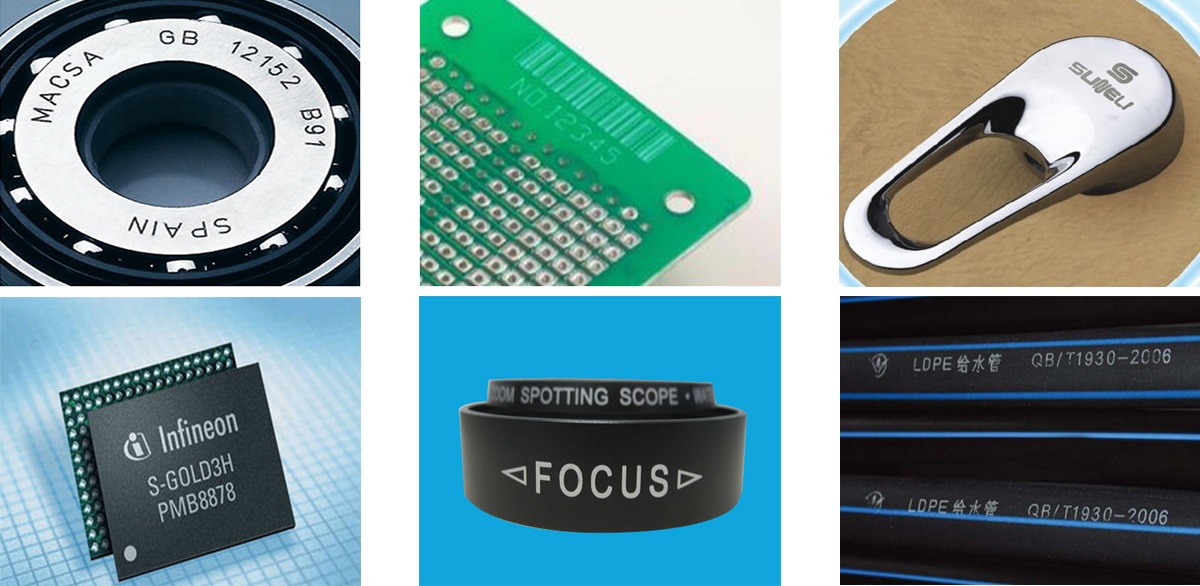

效果展示：
光纖激光器具有顯著特點：
1） 增益介質的表面積/體積比大
2） 固有的全封閉柔性光路
3） 光路具有免維護特性
4） 單芯結二極管泵浦激光模塊
5） 壽命長
采用單芯結半導體泵浦激光器作為光纖激光器的泵浦源，全光纖激光器將具備長壽命的特點，因此，光纖激光器的最低使用壽命都已經超過100000小時。
6） 體積小重量輕
7） 節水節電節成本
光纖激光器具有優異的熱性能，電光效率較高，節水節電，尤其重要的是可長期免維護使用，可節約大量維護經費和時間，提高工作效率。
工作物質： | 摻鐿光纖 |
激光波長： | 1.064UM |
激光功率： | 30W |
單脈沖能量： | 1.8MJ |
脈沖寬度： | 90-120NS |
光束質量： | M²≤1.3 |
功率調節范圍： | 10 — 100 |
調制頻率： | 20 — 80KHz |
掃描速度： | 0 - 9000mm/s （視效果可調） |
標記速度： | 10 - 12/S個4號字符（視材料可調） |
打標線寬： | 0.01 - 0.25mm（視材料可調） |
打標深度： | 0.01 - 0.2mm（視材料可調） |
飛行速度： | 60米/分鐘（單行字）（視材料可調） |
最小字符： | 0.2mm |
輸入電壓： | 單相AC220V±10%,50Hz |
長期功率穩定性： | ≤3% |
輸入功率： | ≤500W |
連續工作： | 24小時 |
適用環境： | 溫度：0-40º 濕度：45-85% |
冷卻方式： | 風冷 |
光纖長度： | 2m |
| 序號 | 名 稱 | 技術指標 | 備 注 |
| 1 | 掃描系統 | 高速數字振鏡頭 | 德國SCAN公司器件北京秦龍公司 |
| 2 | 激光器 | 光纖傳輸 | 德國IPG公司器件深圳創鑫公司 |
| 3 | 場鏡 | F=210mm | 德國RODEN公司 |
| 4 | D/A板卡 | 32位（多節點） | 臺灣凌華公司 |
| 5 | 顯示器 | 17’液顯 | 冠捷品牌 |
飛行標刻軟件(正版定制)
> 實體DSP芯片打標卡，1us運算完成，10us實時定位，確保高速飛行時不漏打、不變形；
> 在飛行噴碼外控觸發環境中，提供智能漏打偵測提示；
> 采用LINUX系統，操作系統簡單，安全不易中毒，不會中斷噴碼；
> 系統耗電不超過20W，超長時間保持低溫冷靜控制，打標更穩定；
> 最佳噴碼路徑控制，在使用相同激光功率與振鏡情況下，使用較少噴碼時間讓流水線速度更快，完成工件更多；
> 在變動文字高速噴碼時，支持雙BUFFER緩存設計，打標0延遲；
> 支持開機自動進入噴碼準備狀態；
> 編輯噴碼所見即所得與可視化預覽效果，支持全功能操作，可完全滿足在噴碼過程中九層以上的應用需求；
> 智能向?qū)гO置功能，加快激光噴碼機在流水線上的安裝設定
> 一鍵式軟件升級、更新、備份，系統維護簡單
> 多重密碼保護等級，避免人員誤操作；
> 提供文字編輯功能，可設計生成特有字體；
> 支持在非開機狀態下流水線速度預測及速度太快來不及打警示；
> 可記憶16組噴碼觸發位置，觸發開關位置可靈活安裝與防止漏打，提供噴碼效率；
> 支持文字圖形交叉點不打功能，有效防止交叉重點問題；
> 支持超長文字（可進行16米的超長文字和圖形的編輯）；
> 支持多圖層超長連續間隔距離噴碼；
> 支持多種字體：點陣字、單線體、TRUETYPE字體、獨有內部nmf字體；
> 支持在感應條件下噴碼，非感應下停止噴碼功能；
> 支持屏蔽誤觸發信號功能；
> 多通道條件式打標，最多支持2的16次方種通道；
> 通信打標（RS232/TCP/IP通信），同時對通信漏打及漏碼實時報警
